化工氟塑料離心泵軸向力平衡方法和產生危害有哪些？
作者：wjbf 來源：wj 發布時間：2019-06-11

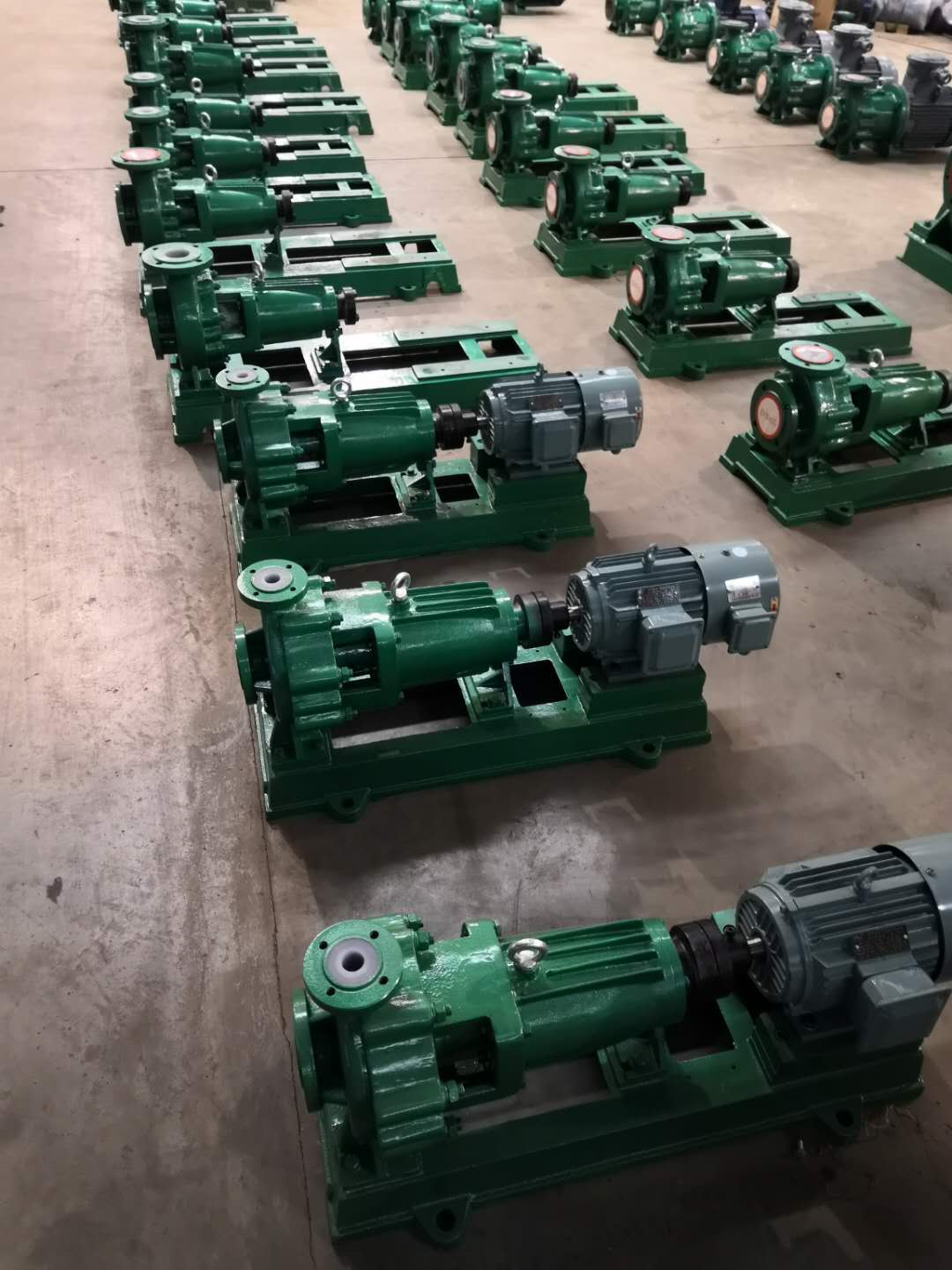

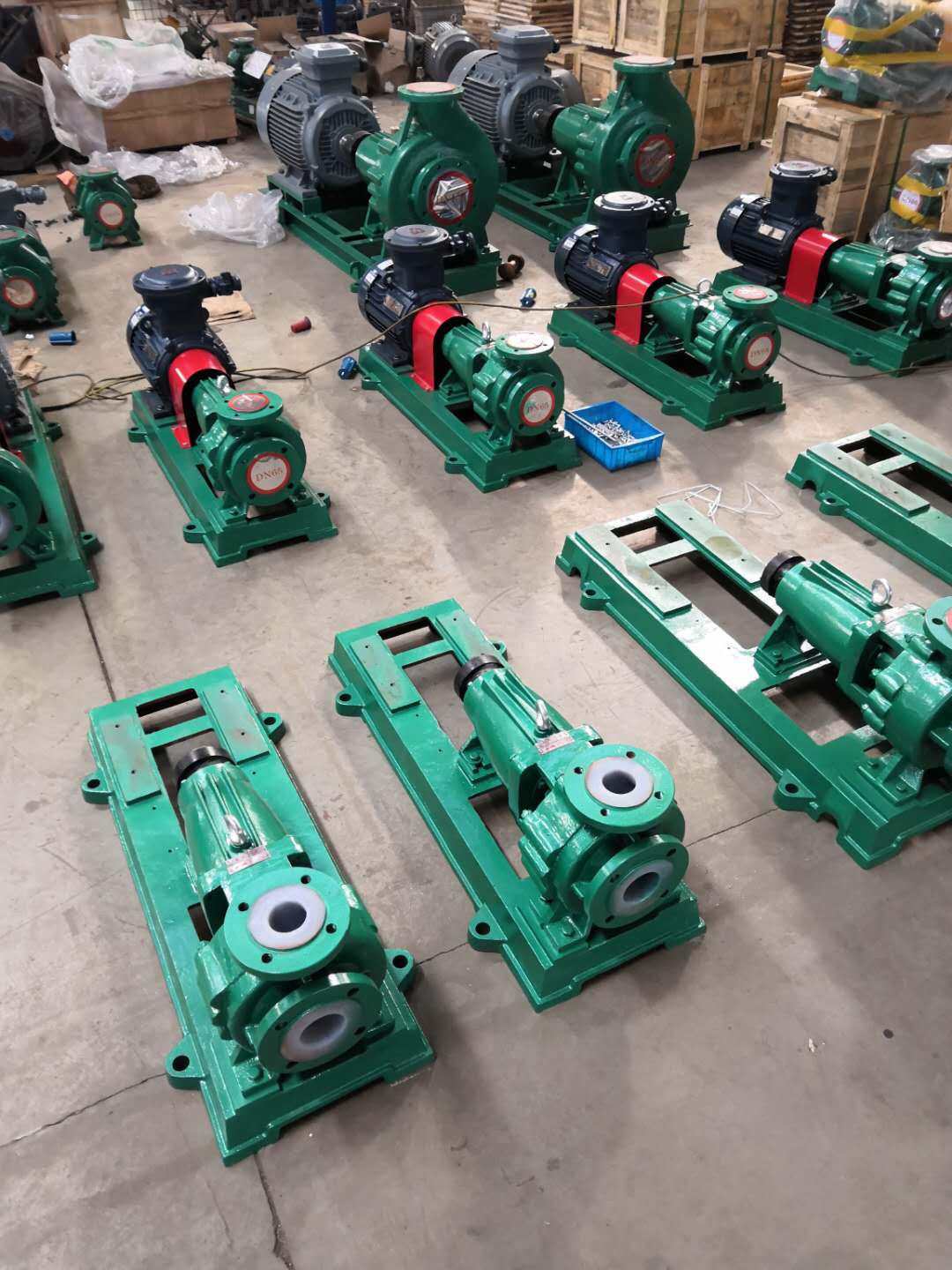

化工氟塑料離心泵是輸送強酸，強堿，強腐蝕液體的化工氟合金離心泵，用戶在使用氟塑料離心泵時軸向力的不平衡會產生哪些危害呢，下面告訴你軸向力的平衡方法及產生危害有哪些？
一、氟塑料離心水泵軸向力平衡方法
平衡水泵轉子軸向力的方法多種多樣，例如在泵外部設置推力軸承、于水泵腔體上開設平衡孔或平衡管以降低泵壓、葉輪設計時采用背葉片、雙葉輪、葉輪對稱分布等形式，以及使用平衡盤、平衡鼓結構等。其中，多利用平衡盤和平衡鼓結構對轉子軸向力進行平衡。平衡盤被廣泛應用在多級泵的軸向力平衡上，位于泵末級葉輪之后，其結構原理如圖1所示。平衡裝置存在徑向和軸向兩個間隙，由末級流出的帶壓液體，經徑向間隙流入平衡盤前的空腔中，使之形成高壓力狀態。于平衡盤后側的空腔上開設平衡管，并與水泵入口相連通，使該處空腔內壓力與泵入口處壓力基本一致。由于平衡盤前后兩空腔內壓力不等，構成壓力差，產生與軸向力反向的平衡力，達到平衡效果。采用平衡盤結構平衡水泵轉子軸向力時，由于軸向力不斷變化，平衡力也隨之改變，因而，其工作過程是動平衡過程。平衡盤依靠轉子竄動自動調節其可變間隙大小，從而調節平衡力大小，能夠充分平衡轉子軸向力，無需依靠外部推力軸承輔助，因而平衡結構可省略外部推力軸承。
1、平衡盤結構存在的缺陷:
(1)當泵轉子以較低速度啟動時，泵中流體產生的推力較小，無法將平衡盤推離平衡座，導致工作時二者接觸，產生研磨，造成磨損，達到一定限度后需進行更換，降低平衡盤使用壽命。
(2)平衡盤軸向間隙極小，使得其應用范圍受限，不適用于泵體內液體含沙、泵干轉或 泵內液體接近氣化等工況。
(3)由于平衡盤依靠平衡管泄露泵內液體，使其前后產生壓差來平衡軸向力，泄露會造成泵的效率降低。
采用平衡鼓結構平衡軸向力，平衡鼓結構動靜部間的間隙為制造時制定，無法自動調整平衡力大小，因而，需要在外部安裝止推軸承以平衡多余的平衡力，其優點在于，動靜部無接觸，無磨損，因而使用壽命較長。
2、采用平衡盤結構的優點：
(1)單獨采用平衡鼓平衡軸向力時，需在外部加裝止推軸承，采用該聯合結構時,由于平衡盤的存在，可省略安裝止推軸承。
(2)平衡鼓平衡軸向力的同時也可平衡掉一部分平衡盤產生的平衡力，減小平衡盤前后壓力差，使平衡盤與支撐環更易分離，不易造成磨損，使整個平衡裝置性能可靠。
(3)要求泵進行空轉時，需在泵上安裝止推軸承，聯合機構的存在可以大大降低止推軸承的負荷。
二、軸向力的產生及危害
水泵在正常運轉過程中，其主軸會產生軸向力。由于泵腔內流體流動，必然會對主軸產生動反力，因而泵工作時產生軸向力不可避免。轉子在軸向力的作用下，產生軸向位移，造成動靜部間相互研磨、碰撞，導致水泵嚴重?fù)p壞。軸向力的存在會造成水泵無法長時間平穩運行，降低其使用壽命和整體性能，嚴重時甚至危及操作人員的安全。因此，平衡水泵軸向力，是提高水泵主軸性能，從而提升水泵整體性能及安全性的關鍵。除必然因素造成泵轉子產生軸向力外，其他不合理因素也會導致軸向力，主要有以下幾種:
1、當泵在正常運行時，葉輪吸入口處的壓力為P1，葉輪背面的壓力為P2,且P2>P1。因此沿著泵的軸向方向就會產生一個推力F1。
2、葉片工作面壓強大于葉片背面的壓強，其所形成的壓力差也將產生軸向力。液體流經葉輪后，由于流動方向變化所產生的動反力F2。在多級離心泵中，流體通常由軸向流入葉輪，徑向流出，流動方向的變化是由于液體受到葉輪的作用力，因此液體也反作用給葉輪一個大小相等、方向相反的力。由于葉片上壓力分布不對稱而引起的軸向力，由于葉輪流道內的壓力分布不對稱而產生的軸向力F4。
3、葉輪前后蓋板不對稱；對子立式泵而言，其內部的轉子是有重力的，這會成為軸向力的組成部分；而對于臥式泵，這個軸向力是不存在的，軸臺階，軸端等結構設計存在不合理因素；
4、其他因素引起轉子產生軸向力，如泵腔內徑向流。在眾多產生軸向力的因素中，泵腔內流體的動反力以及葉輪前后蓋板不對稱是轉子產生軸向力的主要原因。
